TYPENREIHE ESO-A

Charakteristik

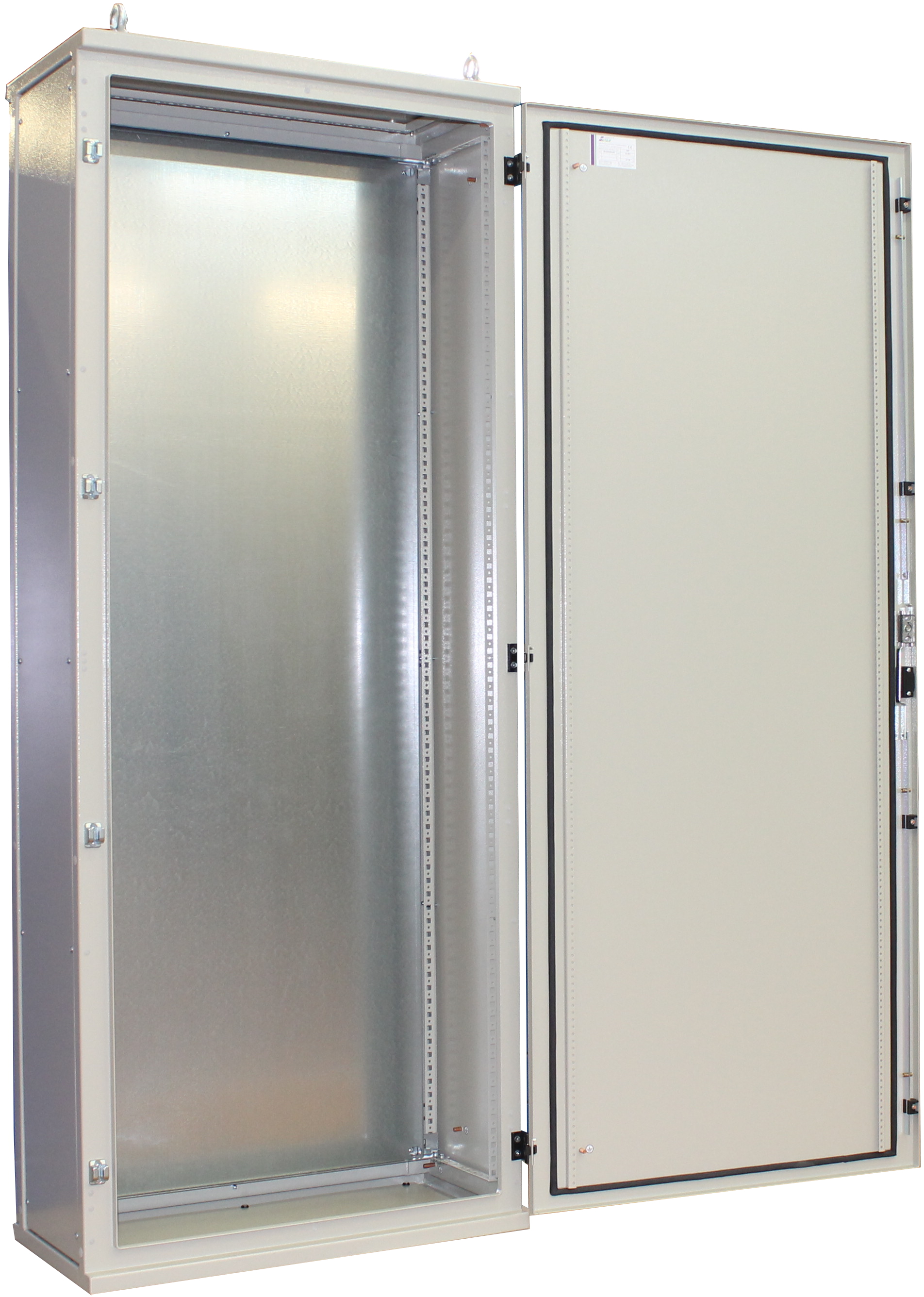

Die Schaltschrankgehäuse ESO-A sind modulare Schränke mit Schutzart IP55 für selbstständig stehende Verteiler oder Reihenverteiler bestimmt. Sie bestehen aus Innenrahmen, Transportösen, von außen abnehmbaren Deckeln, Tür mit Leisten für Montage der Geräte an die Tür, Sockel, Grundplatte und weiteren mechanischen Teilen. Die Schränke können komplett aus dem Edelstahl hergestellt werden. Die Höchstbelastung des Schrankes ist 500kg. Die Schränke sind optimal verwendbar für Distributions- und technologische Verteiler.

Die Schränke können zusammengestellt oder zerlegt geliefert werden. Die Schrankkonstruktion ermöglicht eine Schrankreihe mit einfacher Schraubenverbindung zu bauen. Zur Zusammenstellung sind keine speziellen Werkzeuge erfordert. Fotos der Produkte sind unter Fotogalerie der Typenschaltschrankgehäuse einsehbar.

Technische Ausführung

Der Innenrahmen ist aus den unlösbar verbundenen gebogenen Profilen gebaut. Die Deckel sind aus Stahlblech mit der Stärke von 1,5mm, die Tür aus Stahlblech 2mm und Grundplatte aus verzinktem Stahlblech 2,5mm hergestellt. Die Tür ist mit der Klapp-Türklinke und mit dem Vierpunkt-Stangenschloss DOPPELBART 3mm inklusive Schlüssel oder mit dem Profilzylinder ausgestattet. Die Tür kann voll oder mit Sicherheitsglas der Stärke von 6,3mm durchgeführt sein. Die Schränke können mit dem Drehrahmengestell und weiteren mechanischen Teilen, die aus verzinktem Stahlblech hergestellt sind, ausgestattet werden. Die Oberflächenbehandlung von dem Innenrahmen, der Tür und Deckeln ist mit der Technologie von Pulverbeschichtung mit der Oberflächenvorbereitung mit der Eisenphosphatierung durchgeführt.

Verwendete Technologie ermöglichen ein Ausnutzen der Schränke in der Innen- oder Außenräumen in den üblichen Betriebsbedingungen nach IEC 61439-1 ed.2 mit der Lebens-Dauergarantie von 30 Jahren.

Standard-Oberflächenbehandlung:

		Ausführung 1		Ausführung 2
Innenrahmen:		RAL 7032		RAL 7001
Deckel und Tür:		RAL 7032		RAL 7035

Gewöhnliche Auftragsänderungen der Schrankausführung sind unter der Rubrik Typenschaltschrankgehäuse angegeben. Weitere Änderungen können im Rahmen von kundenspezifischen Gehäusen durchgeführt werden.

Konstruktionszeichnungen und Bestellangaben

Die Konstruktionszeichnungen der Schränke mit Inneneinzelteilen und Bestellangaben so wie Zertifikat sind unter der Rubrik Downloads verfügbar.
